輕觸開關一般常規的尺寸區分有4x4、6x6、8x8、12x12輕觸開關等規格，以4x4輕觸開關來說，通常在開關的選型上，請務必注意核實清楚開關相應的規格尺寸是否符合要求使用。因為目前常規大多數的開關同等都會存在尺寸偏差的問題，如4x4輕觸開關，它實際誤差的尺寸區分有4.1x4.1mm、4.2x4.2mm、4.4x4.4mm等，后置若不留意去了解開關的實際尺寸，都有可能會出現購置到不適用的產品。那今天接著下來帶大家一起去了解下關于常規4x4輕觸開關功能特點以及相關產品的用途等解說。

常規4x4輕觸開關規格產品介紹：

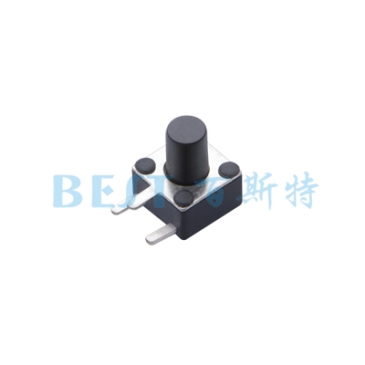

輕觸開關TS-1102

產品簡介：

輕觸開關TS-1102，常規一般又被廣泛稱為4x4輕觸開關，其開關的實際長寬尺寸為4.6*4.6mm，高度區分有有四個標準：3.8mm/4.8mm/5.0mm/7.0mm等規格，驅動力度有三個標準：100gf、160克力、250克力等規格。包裝方式為：插件封裝，不過由于該產品不耐高溫，一般焊接方式上只適合手工焊接和波峰焊。

技術參數：

使用范圍溫度：-20℃~80℃

額定值：DC 12V 50mA

驅動力度：100gf/160gf/250gf 偏差為±30gf

接觸電阻：≤30mΩ

絕緣電阻：≥100 MΩ

回復力度：50gf min

可焊性：超過75%的錫焊面積被焊料所覆蓋

開關行程：0.25±0.1mm

機械壽命：50000次

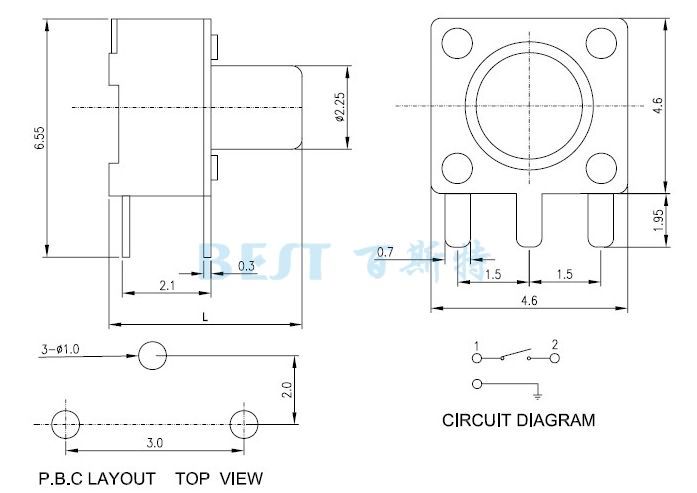

輕觸開關TS-1102參考圖紙

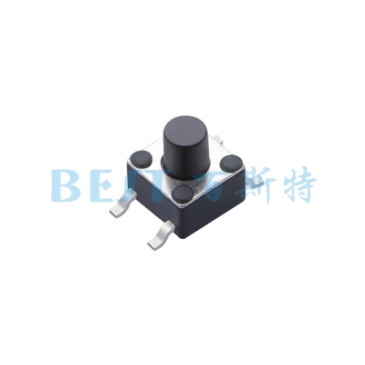

輕觸開關TS-1102A

產品簡介：

TS-1102A為一款貼片4x4輕觸開關或方形按鍵開關，其開關的實際尺寸為：4.5*4.5mm，高度規格：3.8、4.8、5.0、7.0mm等規格,其開關按鍵力度：100g/160g/250g 三種，封裝方式：袋裝(1000PC包);此款TS-1102A產品材質耐高溫，一般焊接方式上可以回流焊。

技術參數：

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

絕緣電阻：≥100 MΩ

驅動力度：100gf/160gf/250gf 偏差為±30gf

開關行程：0.25±0.1mm

機械壽命：50000次

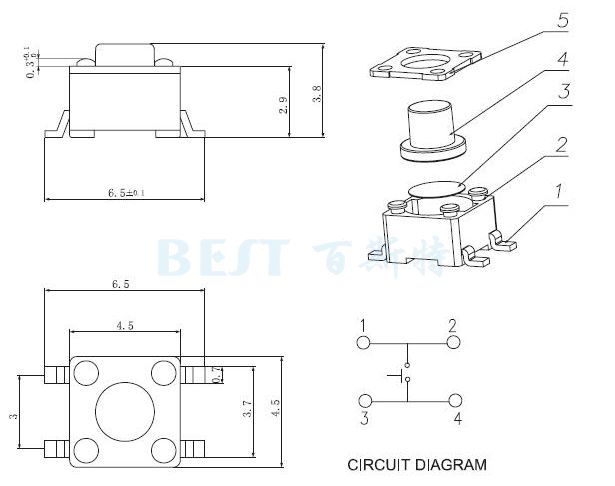

輕觸開關TS-1102A參考圖紙

輕觸開關TS-1187

產品簡介：

輕觸開關TS-1187為一種貼片型輕觸開關，目前一般被廣泛稱為“4x4貼片輕觸開關”，其開關規格尺寸為4x4mm，開關的蓋頭類型上區分有塑膠方蓋、圓蓋等規格，此款輕觸開關TS-1187的包裝類型上還分區分有：編帶包裝、膠帶包裝等封裝形式，用戶可依據自身的需求選擇。

技術參數：

保存溫度：-30度-80度

環境溫度：-20度~ 70度

回復力：50GF min

驅動力：250±30GF/160±30GF

接觸電阻：≤100Ω

額定電負荷：DC12V 50MA

耐電壓：AC250V.50HZ/1min

行程：0.2mm±0.05mm

絕緣電阻：≥100MΩ

機械壽命：100000次

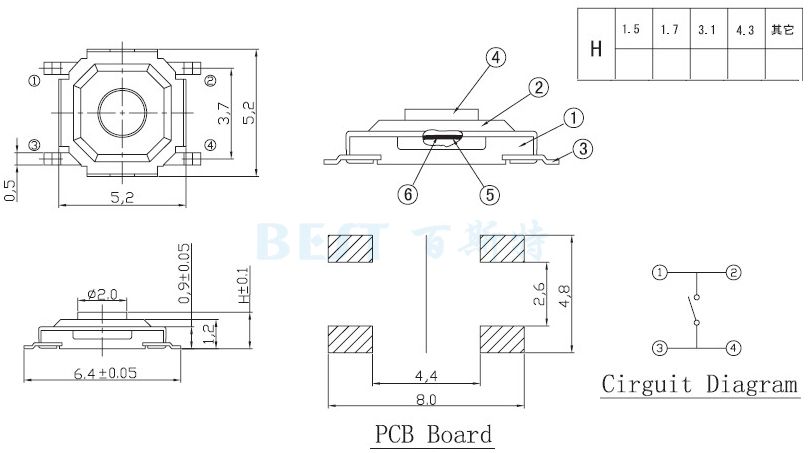

輕觸開關TS-1187參考圖紙

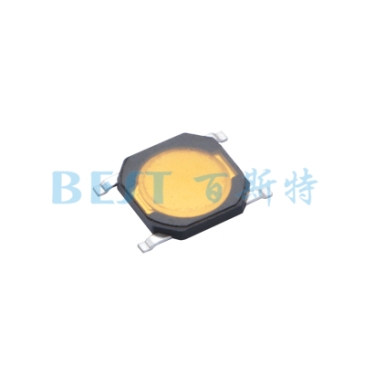

輕觸開關TS-1187A

產品簡介：

輕觸開關TS-1187A為一款鍋仔按鍵開關，其開關規格尺寸為4x4x0.8mm，后置一般又廣泛被稱為“4x4貼片薄膜開關”，此款輕觸開關TS-1187A通過ROHS和ISO9001質量認證，其常規的操作力度區分有100g/160g/250g三種類型，開關的耐磨壽命上可反復承受50000次不等，包裝方式可分為編帶(5000pcs/盤)和袋裝(1000pcs/包)。

技術參數：

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

絕緣電阻：≥100 MΩ

行程：0.2mm±0.05mm

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

驅動力：260±50GF

回復力：50GF min

耐電壓：AC250V.50HZ/1min

機械壽命：50000次

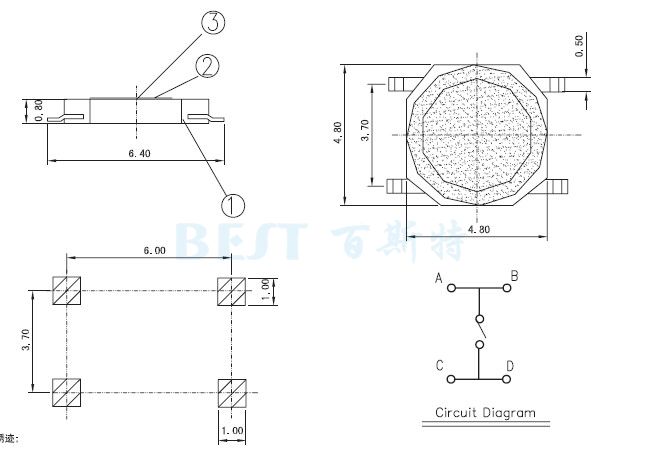

輕觸開關TS-1187A參考圖紙

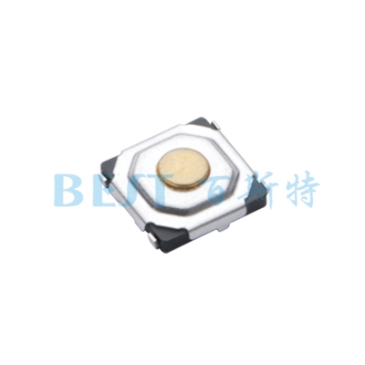

輕觸開關TS-1187C

產品簡介：

輕觸開關TS-1187C屬于一款貼片型按鍵開關，規格尺寸為4*4貼片輕觸開關，其開關的封裝上區分有編帶、膠帶等兩種包裝方式。由于輕觸開關TS-1187C材質耐高溫，一般焊接方式上可以回流焊接，高密度貼裝的表面貼裝。目前該產品的用途一般廣泛用于：安防產品、通訊設備、數碼產品、音響、電視機、遙控器、家用電器等行業上。

技術參數：

絕緣電阻：≥100MΩ

行程：0.2mm±0.05mm

回復力：50GF min

額定電負荷：DC12V 50MA

接觸電阻：≤50MΩ

驅動力：260±50GF

耐電壓：AC250V.50HZ/1min

保存溫度：-30度-80度

環境溫度：-20度~ 70度

機械壽命：300000次

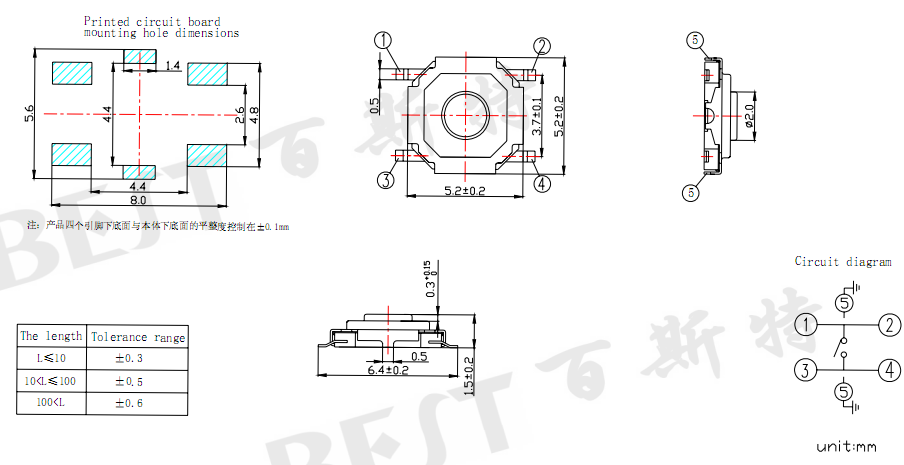

輕觸開關TS-1187C參考圖紙

不過由于開關的種類規格繁多，除了常規的4x4輕觸開關外，對于后置所細分的規格型號產品也還是有許多的，那關于時間的關系，以上相關的4x4輕觸開關的產品介紹大致也是解說的比較全面的。所以總的來說，大家一般在輕觸開關的購買當中，除了先確認開關的規格類型后，后置還需要務必了解清楚開關的各項性能參數是否符合自身的要求使用。
