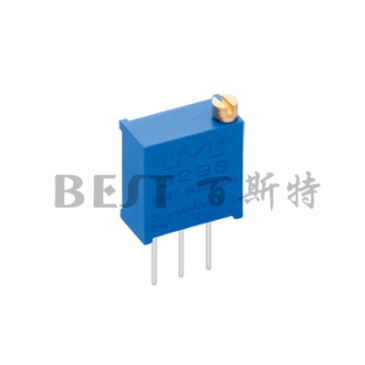

精密電位器3296W電位器簡介

精密電位器3296W是一款單圈電位器，電阻的調節精度有5%和10%兩種標準,產品的 阻值范圍為：10歐~2M歐,客戶可以根據自己的要求選擇產品的最大電阻，電位器3296W有國產和進口兩種品牌，國產的是我們公司自己生產的JML電位器，進口的是美國伯恩斯電位器。

3296電位器是螺桿驅動的預調電位器，全行程大于等于15圈，電阻體最多只有300°。可以通過螺桿的旋轉調整觸點在電阻體上移動，從而改變電位器的阻值，3296電位器的螺桿可以一直旋轉，但是調整到最大或最小阻值后，觸點是不會在隨著螺桿的旋轉移動的，這也起到了一個保護專用，3296電位器是最常用的單圈電位器之一。

精密電位器3296W電位器技術參數：電位器性能:

阻值范圍(Ohms) :10~2M

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 250V

有效電行程 : 25± 2turns

精密電位器3296W電位器的環境特征:

額定功率(最高工作電壓300V):+70℃ 0.25W,+125℃ 0w

工作溫度范圍: -55℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000次 , △R≤±2%R

振動：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.5W，1000h △R≤±3%R

機械耐久性：50cycles，△R≤±3%R

穩態濕熱：△R≤±3%R，R1≥100MΩ

精密電位器3296W電位器物理特征:

總機械性能: 28± 2turns

起動力矩: ≤36mN?m

止檔力矩: ≥36 mN?m

標準包裝：50pcs/管

精密電位器JML3296W參考圖紙

單位：mm
